Schodnia i komunikacja pionowa na rusztowaniu: jak zorganizować bezpieczne wejście

Wejście na rusztowanie bywa na budowie ustalane najpóźniej ze wszystkiego – kiedy konstrukcja już stoi, a brygada pyta, którędy ma się na nią dostać. Tymczasem jest to jedna z niewielu decyzji, które przepisy wiążą konkretnymi odległościami, a jej zaniedbanie rozlicza się codziennie, w roboczogodzinach traconych na schodzenie i wchodzenie. Poniższy tekst pokazuje, kiedy wystarczy podest komunikacyjny z drabiną, kiedy sięga się po schodnię systemową, a kiedy jedynym sensownym rozwiązaniem jest osobna wieża schodowa – i co każdy z tych wariantów robi z obciążeniem oraz kotwieniem konstrukcji.

Dlaczego komunikację pionową planuje się razem z rusztowaniem?

Na większości budów wejście na rusztowanie ustala się na końcu, kiedy konstrukcja już stoi. To odwrotna kolejność, niż wynikałoby z przepisów i z rachunku ekonomicznego. Rozporządzenie Ministra Infrastruktury z 6 lutego 2003 r. w § 113 nakazuje, aby rusztowania stojakowe miały wydzielone bezpieczne piony komunikacyjne, i wyznacza dwie granice: najbardziej oddalone stanowisko pracy nie powinno być dalej niż 20 m od pionu, a odległość między pionami nie powinna przekraczać 40 m. To znaczy, że przy dłuższej elewacji liczba wejść wynika z geometrii obiektu, a nie z tego, ile ekipa zdąży zmontować.

Konsekwencja jest praktyczna. Piony trzeba rozplanować razem z podziałem elewacji na pola, zanim pojedzie pierwszy transport, bo każdy pion zajmuje pole, które przestaje być polem roboczym. Dołożenie komunikacji do stojącej konstrukcji zmienia rozkład obciążeń i wymaga ponownego sprawdzenia schematu kotwienia, a przy schodni doczepianej z zewnątrz często także dodatkowych zakotwień.

O wyborze wariantu przesądza kilka rzeczy naraz:

• Liczba osób na zmianie i częstotliwość wejść. Dwóch tynkarzy schodzących na przerwę to inny przypadek niż kilkunastoosobowa brygada, która zjeżdża i wraca po materiał kilka razy dziennie.
• Czy komunikacja służy też do noszenia. Jeśli ludzie wnoszą narzędzia i drobny materiał, drabina w podeście przestaje wystarczać, bo wejście po szczeblach z zajętymi rękami jest sprzeczne z zasadą trzech punktów podparcia.
• Wysokość konstrukcji. Przy kilkunastu metrach i kilku wejściach dziennie sam czas przemieszczania się zamienia się w wymierną liczbę roboczogodzin.
• Czas trwania robót. Przy kontrakcie na kilka miesięcy wygodniejsze wejście zwraca się szybciej niż przy dwutygodniowym remoncie.
• Rola w ewakuacji. Na obiektach przemysłowych i w wykopach zejście bywa jedyną drogą wyjścia, a wtedy przepustowość przestaje być kwestią komfortu.
• Miejsce na posadowienie. Wolnostojąca wieża potrzebuje utwardzonego, wypoziomowanego podłoża obok obiektu, którego na ciasnej działce po prostu może nie być.

Jakie zasady przesądzają o bezpieczeństwie wejścia na rusztowanie?

Kiedy wariant jest już wybrany, o bezpieczeństwie decyduje wykonanie. Pięć zasad poniżej wraca w protokołach powypadkowych najczęściej – nie dlatego, że są trudne, ale dlatego, że łatwo je odpuścić przy pośpiechu na końcu montażu.

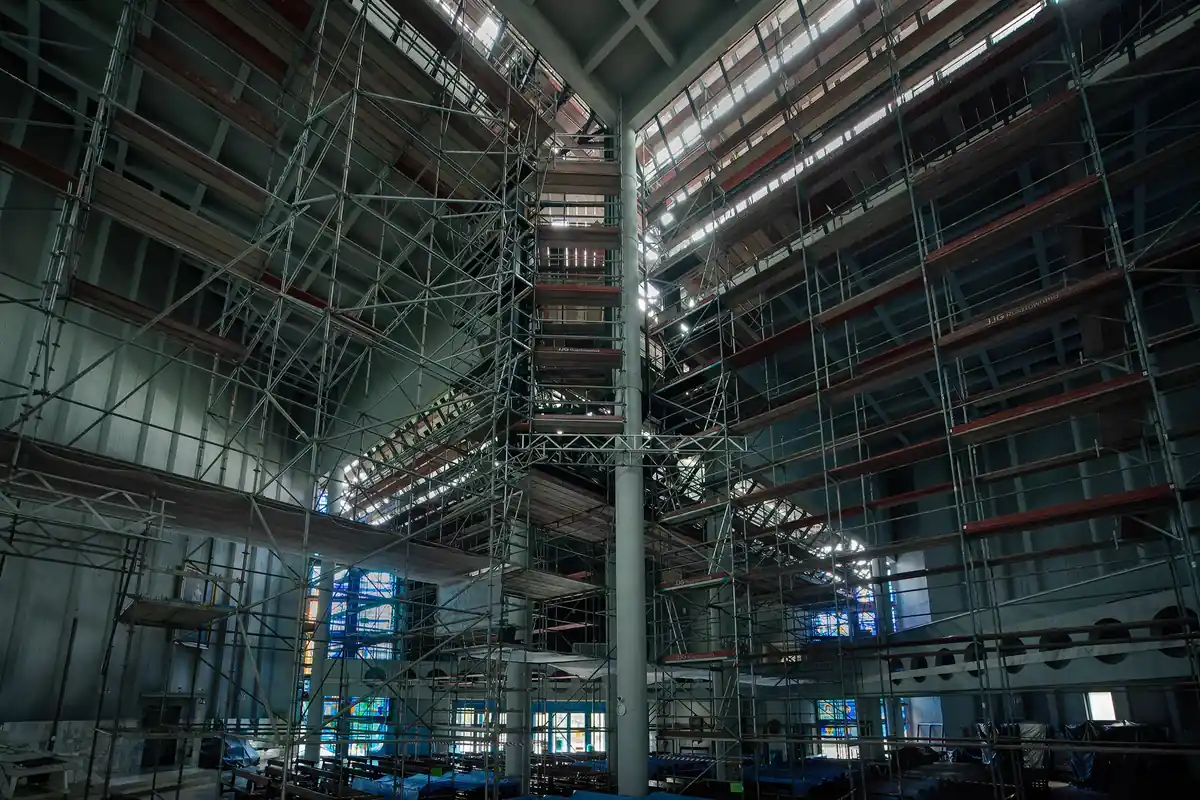

• Montaż wewnątrz konstrukcji – wszystkie piony komunikacyjne, w tym schodnie i podesty z drabinami, należy montować wewnątrz obrysu rusztowania. Takie umiejscowienie chroni je przed warunkami atmosferycznymi i przypadkowymi uderzeniami, a także zapewnia lepszą stabilność całej konstrukcji.
• Przestrzeganie instrukcji – montaż rusztowania i jego elementów komunikacyjnych musi być wykonany przez osoby z odpowiednimi uprawnieniami, ściśle według instrukcji producenta danego systemu.
• Kompletność zabezpieczeń – każdy poziom roboczy i komunikacyjny musi być wyposażony w komplet poręczy oraz krawężników (burt). Chronią one przed upadkiem z wysokości oraz zabezpieczają przed spadaniem narzędzi i materiałów.
• Regularne kontrole – stan techniczny komunikacji pionowej należy sprawdzać przed każdą zmianą roboczą. Szczegółowa kontrola rusztowania jest wymagana po silnym wietrze, ulewnych deszczach lub dłuższych przerwach w pracy.
• Szkolenia pracowników – każdy pracownik korzystający z rusztowania musi być przeszkolony w zakresie bezpiecznego poruszania się po pionach komunikacyjnych. Szkolenia BHP powinny obejmować zasady wchodzenia i schodzenia, zakaz przenoszenia zbyt ciężkich ładunków oraz niedopuszczalność stosowania improwizowanych rozwiązań.

Jakie przepisy i normy regulują komunikację pionową?

Bezpieczeństwo schodni i komunikacji pionowej na rusztowaniach jest regulowane przez polskie przepisy BHP, w tym Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych oraz normy europejskie, takie jak PN-EN 12811. Dokumenty te precyzyjnie określają wymagania techniczne i organizacyjne dla wszystkich elementów rusztowań, w tym dróg dostępu.

Rozporządzenie Ministra Infrastruktury narzuca ogólne zasady bezpieczeństwa na budowie, definiując obowiązki związane z montażem, eksploatacją i demontażem rusztowań. Wskazuje ono na konieczność zapewnienia bezpiecznego dostępu do stanowisk pracy, co bezpośrednio dotyczy pionów komunikacyjnych. Norma PN-EN 12811-1 „Rusztowania – Część 1: Rusztowania robocze – Wymagania wykonania i projektowanie ogólne” uszczegóławia wymagania konstrukcyjne. Określa ona między innymi minimalne wymiary przejść, dopuszczalne obciążenia, a także parametry schodni i drabin systemowych. Zgodność z tymi przepisami jest podstawą do legalnego i bezpiecznego użytkowania rusztowania, a jej brak grozi poważnymi konsekwencjami prawnymi, włącznie z odpowiedzialnością karną w razie wypadku.

Z czego buduje się drogę komunikacyjną na rusztowaniu?

Do bezpiecznego zorganizowania komunikacji pionowej na rusztowaniu niezbędne są systemowe piony komunikacyjne, podesty komunikacyjne z włazem, poręcze wewnętrzne i zewnętrzne schodni oraz krawężniki (burty), które zapewniają stabilność i ochronę przed upadkiem. Stosowanie niekompatybilnych lub uszkodzonych części jest jednym z najpoważniejszych błędów, osłabiającym całą konstrukcję.

Elementy, z których składa się bezpieczna droga komunikacyjna, to:

• Podest komunikacyjny – to specjalny rodzaj podestu roboczego, który posiada zintegrowany, zamykany właz oraz drabinę. Umożliwia bezpieczne przemieszczanie się między kolejnymi kondygnacjami rusztowania wewnątrz jego konstrukcji.
• Poręcze – każdy poziom roboczy musi być zabezpieczony poręczami zewnętrznymi. Gdy odsunięcie rusztowania od ściany przekracza dopuszczalną wartość, obowiązkowa jest również poręcz od strony budynku. Schodnie systemowe mają własne, dedykowane poręcze biegu, dostarczane przez producenta danego systemu.
• Krawężniki (burty) – obowiązkowy element montowany przy krawędzi podestów na każdym poziomie roboczym. Krawężniki zapobiegają przypadkowemu zsunięciu się narzędzi lub materiałów, chroniąc osoby pracujące poniżej.
• Piony komunikacyjne – to wydzielone ciągi w konstrukcji rusztowania, przeznaczone wyłącznie do przemieszczania się pracowników. Muszą być zmontowane z systemowych, w pełni kompatybilnych elementów. Podesty komunikacyjne, poręcze i krawężniki do systemów Plettac znajdą Państwo w sprzedaży elementów rusztowań JJG.

Podest z włazem, schodnia czy wieża schodowa – który wariant wybrać?

Na rusztowaniach stosuje się głównie schodnie systemowe, które są integralną częścią konstrukcji rusztowania, oraz drabiny zintegrowane z podestami komunikacyjnymi. Wybór rozwiązania zależy od wysokości konstrukcji, liczby pracowników, intensywności ruchu oraz specyfiki prowadzonych prac.

Podesty komunikacyjne z drabiną to podstawowe i najczęściej stosowane rozwiązanie w rusztowaniach ramowych, takich jak Plettac SL70 – jeden z systemów, które porównujemy we wpisie o doborze rusztowania. Właz z drabiną umieszczony wewnątrz pola rusztowania jest wystarczający dla małych i średnich ekip pracujących na niewysokich konstrukcjach. Jest to rozwiązanie ekonomiczne i szybkie w montażu.

Schodnie systemowe, nazywane też schodami budowlanymi albo schodami tymczasowymi, to konstrukcje doczepiane do boku rusztowania lub stanowiące osobną wieżę schodową. Bieg schodów ma stopnie o powierzchni antypoślizgowej i własne poręcze, więc schodzi się nimi przodem, a nie tyłem jak po drabinie. Zapewniają znacznie większą wygodę i przepustowość. Są zalecane przy wysokich rusztowaniach, dużych zespołach lub gdy pracownicy muszą często wnosić narzędzia i drobne materiały. Zwiększają one jednak obciążenie konstrukcji, co musi być uwzględnione w projekcie i schemacie kotwienia. Wieża schodowa przenosi własny ciężar oraz obciążenie użytkowe od ludzi w ruchu, a to obciążenie jest zmienne i działa inaczej niż spokojnie stojący materiał na pomoście roboczym.

Transport materiału to osobne zagadnienie niż transport ludzi i nie powinien odbywać się tą samą drogą. Do podawania materiału na poziomy robocze służą wciągarki i windy budowlane – w ofercie JJG są to urządzenia GEDA. Rozdzielenie obu ruchów odciąża pion komunikacyjny i usuwa najczęstszą pokusę, czyli wnoszenie materiału po drabinie. Wybrany wariant wraca zresztą przy schodzeniu z obiektu, bo pion komunikacyjny rozbiera się jako jeden z ostatnich elementów – kolejność opisujemy przy demontażu rusztowania.

Jak często kontrolować drogę komunikacyjną na rusztowaniu?

Inspekcje schodni i drabin na rusztowaniach należy przeprowadzać przed każdym rozpoczęciem pracy, po każdej zmianie warunków atmosferycznych mogących wpłynąć na ich stabilność (np. silny wiatr, opady), po przerwie roboczej dłuższej niż 10 dni, a także okresowo, nie rzadziej niż raz w miesiącu. Każdy odbiór rusztowania, zarówno pierwszy, jak i po przebudowie, musi być potwierdzony wpisem w dzienniku budowy lub protokołem odbioru.

Harmonogram kontroli można podzielić na trzy kategorie:

• Inspekcja codzienna (przedużytkowa) – wykonywana przez pracowników przed rozpoczęciem zmiany. Polega na wizualnej ocenie stanu kluczowych elementów: mocowań, kompletności poręczy i krawężników, stanu podestów oraz czystości stopni i drabin.
• Inspekcja po zdarzeniach – konieczna po każdym zdarzeniu, które mogło naruszyć stabilność konstrukcji. Do takich zdarzeń zalicza się wichury, ulewne deszcze, obfite opady śniegu, a także uderzenia w konstrukcję przez maszyny budowlane.
• Inspekcja okresowa – wykonywana przez kierownika budowy lub uprawnioną osobę nie rzadziej niż raz w miesiącu, w ramach przeglądu całego rusztowania. Wyniki muszą zostać udokumentowane. Szczegółowy zakres czynności objętych sprawdzeniem określa instrukcja producenta systemu.

Podczas każdej inspekcji należy zwracać szczególną uwagę na stabilność zamocowań, ewentualne odkształcenia, pęknięcia, korozję oraz kompletność wszystkich elementów zabezpieczających. Wszelkie zauważone uszkodzenia dyskwalifikują element lub całą drogę komunikacyjną z użytku do czasu wykonania naprawy.

Jakie błędy przy komunikacji pionowej kończą się wypadkiem?

Najczęstsze błędy przy organizacji komunikacji pionowej na rusztowaniach to brak odpowiednich zabezpieczeń, takich jak poręcze i krawężniki, niestabilne mocowanie elementów, stosowanie uszkodzonych lub niekompatybilnych części, a także brak regularnych inspekcji. Unikać ich można poprzez rygorystyczne przestrzeganie przepisów, instrukcji producenta i systematyczne kontrole.

Do najpoważniejszych i najczęściej spotykanych uchybień należą:

• Brak lub demontaż zabezpieczeń – usuwanie poręczy lub krawężników w celu ułatwienia transportu materiałów jest niedopuszczalne i stwarza bezpośrednie ryzyko upadku z wysokości.
• Niezamykanie włazów w podestach – pozostawienie otwartego włazu w podeście komunikacyjnym tworzy niezabezpieczony otwór, który jest śmiertelnym zagrożeniem dla osób poruszających się po rusztowaniu.
• Wchodzenie po ramach rusztowania – poruszanie się po elementach konstrukcyjnych, które nie są do tego przeznaczone, zamiast korzystania z dedykowanych pionów komunikacyjnych, jest jedną z głównych przyczyn wypadków.
• Używanie niekompatybilnych elementów – mieszanie systemów lub stosowanie prowizorycznych rozwiązań osłabia całą konstrukcję i może prowadzić do jej zawalenia.
• Brak nadzoru i szkoleń – niewystarczająca wiedza pracowników na temat bezpiecznego użytkowania rusztowania prowadzi do niebezpiecznych zachowań. Regularne szkolenia i stały nadzór są kluczowe dla utrzymania dyscypliny.

Uniknięcie tych błędów wymaga świadomości i odpowiedzialności wszystkich uczestników procesu budowlanego. Prawidłowo dobrane i zmontowane systemy rusztowań, takie jak zestawy Plettac SL70, wraz z kompletem oryginalnych akcesoriów, stanowią podstawę bezpiecznej pracy. Nasza kadra techniczna pomoże Państwu w doborze optymalnego rozwiązania dla Państwa projektu.

Najczęściej zadawane pytania

Czy można stosować drabiny przystawne jako jedyną komunikację pionową na rusztowaniu?

Drabiny przystawne nie powinny być stosowane jako główna droga komunikacji na rusztowaniach. Przepisy BHP wymagają stosowania zintegrowanych, systemowych rozwiązań, takich jak podesty z włazem i drabiną lub schodnie, które zapewniają stabilność i odpowiednie zabezpieczenia.

Jakie są wymagania dotyczące szerokości schodni na rusztowaniu?

Wymagania wymiarowe dla dróg komunikacyjnych określa norma PN-EN 12811-1 oraz instrukcja producenta konkretnego systemu, i to do nich należy się odnieść przy doborze. Zasada praktyczna jest taka, że bieg musi pozwalać na swobodne przejście jednej osoby wraz z podręcznymi narzędziami, bez ocierania o poręcz i bez konieczności obracania się bokiem.

Czy każdy pracownik może montować schodnie na rusztowaniu?

Nie, montaż wszystkich elementów rusztowania, w tym schodni i podestów komunikacyjnych, musi być wykonywany przez osoby posiadające odpowiednie uprawnienia montażysty rusztowań. Prace te powinny odbywać się pod nadzorem i zgodnie z instrukcją producenta systemu.

Jakie są konsekwencje prawne za niezgodne z przepisami zorganizowanie komunikacji pionowej?

Konsekwencje mogą być bardzo poważne. Należą do nich mandaty karne nakładane przez Państwową Inspekcję Pracy, wstrzymanie robót budowlanych, a w przypadku wypadku – odpowiedzialność cywilna i karna kierownika budowy lub właściciela firmy.
